Allgemeine Beschreibung:

Für die Stadt Bad Kissingen soll ein Ersatzneubau der Henneberg-Grundschule mit Mehrzweck-Zweifach-Turnhalle in Bad Kissingen gebaut werden.

Elektrotechnik:

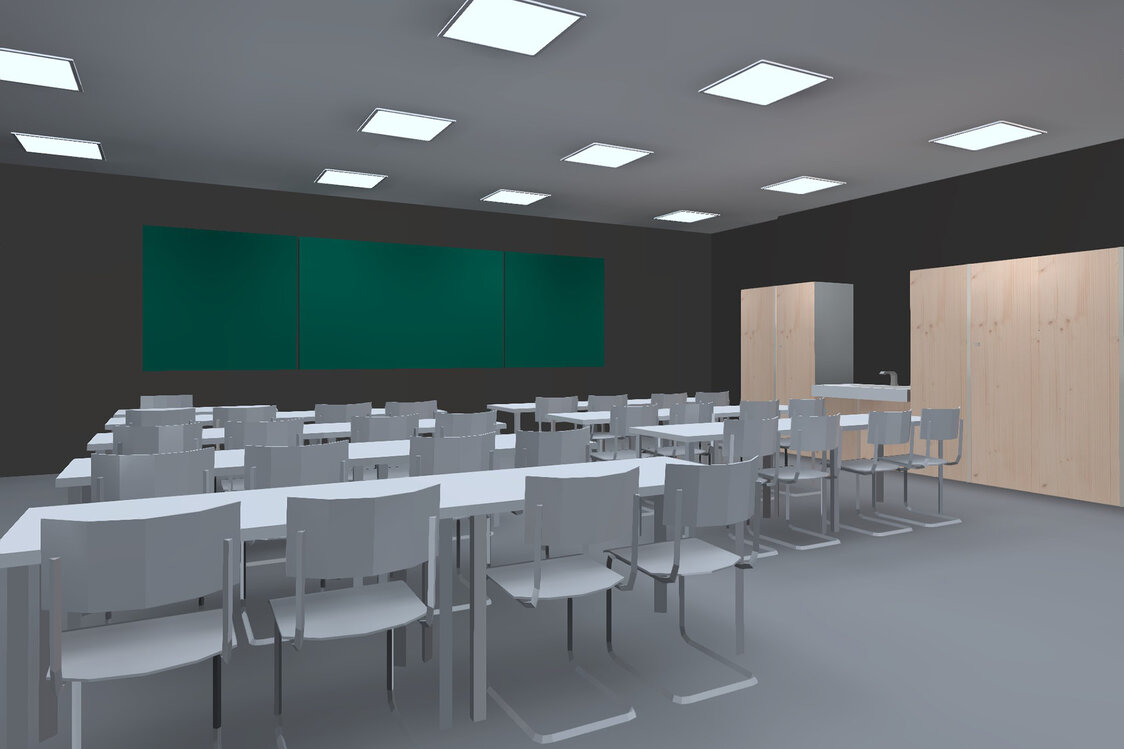

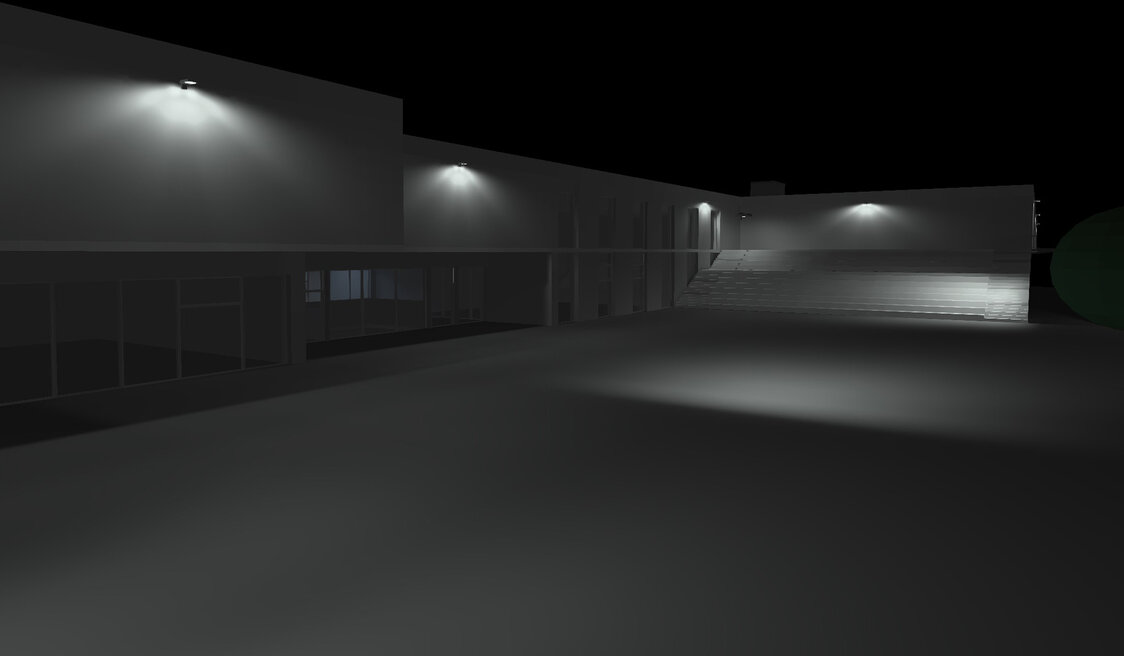

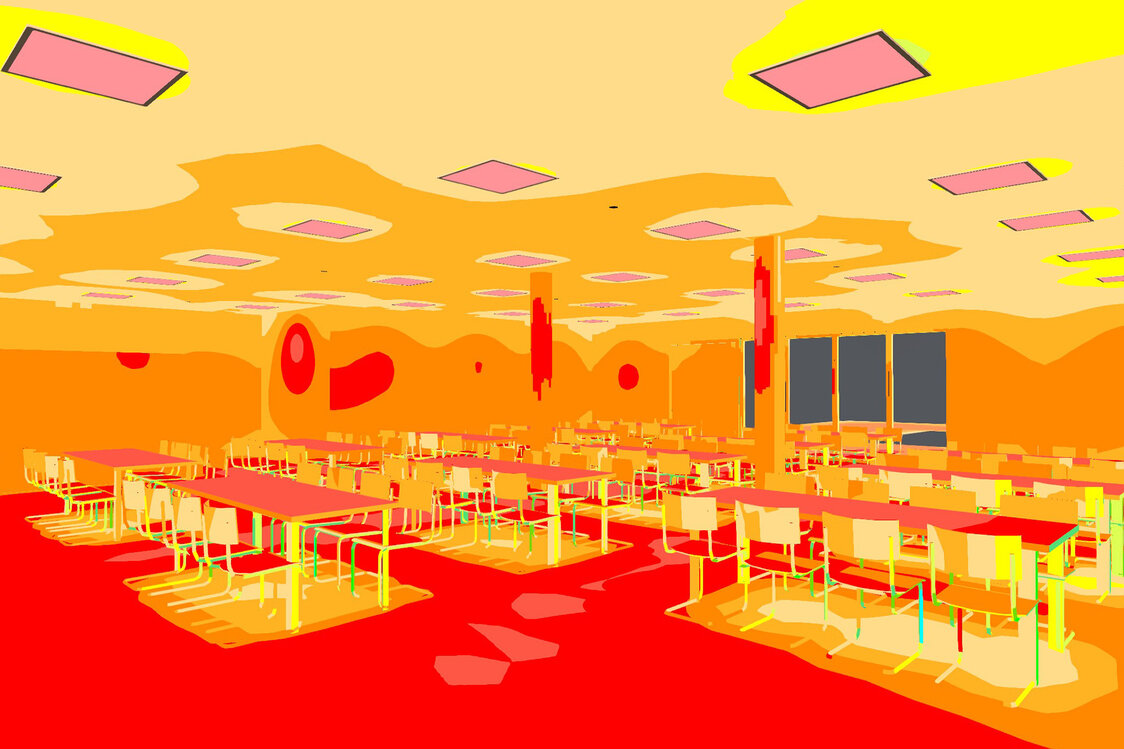

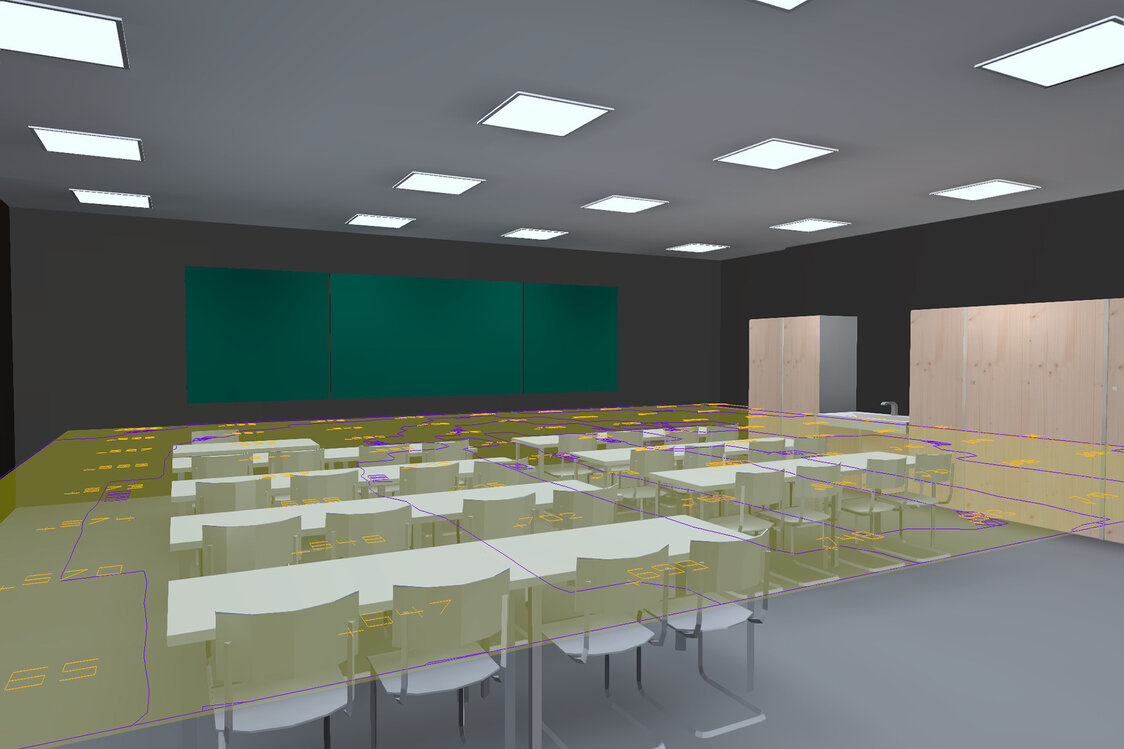

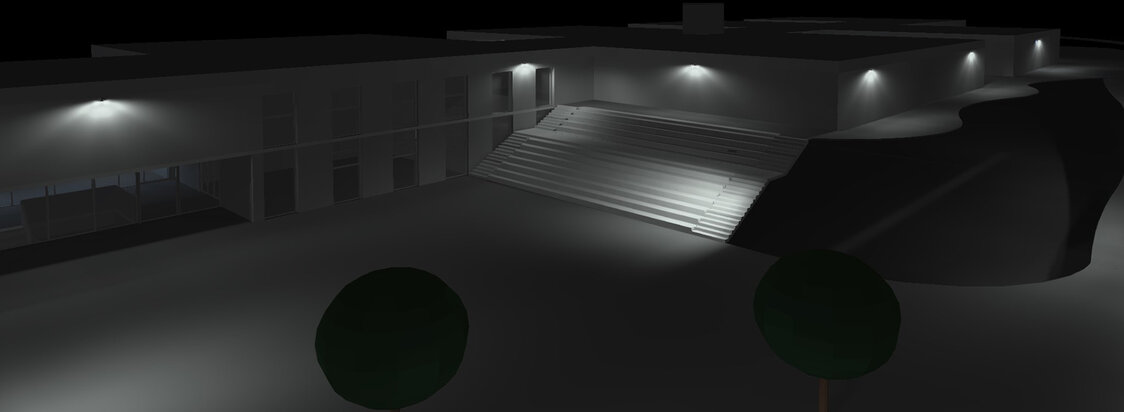

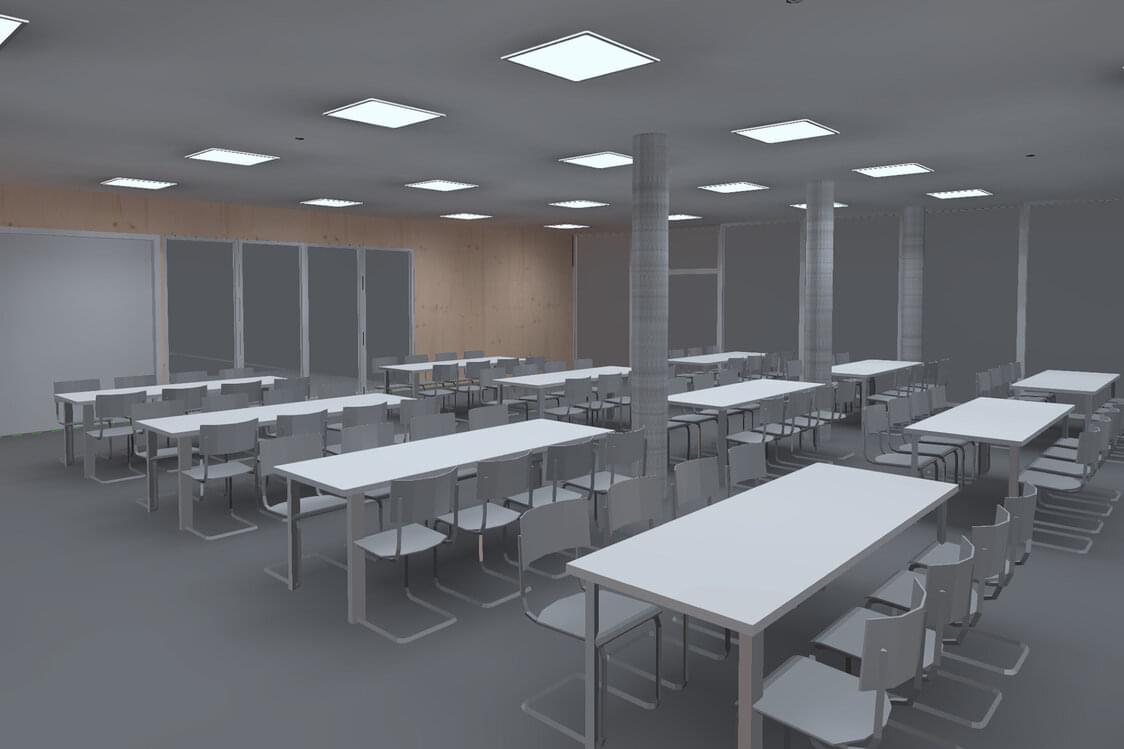

Aufgrund des hohen Leistungsbedarfs der Schule (ca. 500 kVA) wird nach Informationen der Stadtwerke Bad Kissingen eine kundeneigene Trafostation notwendig. Das Dach des Gebäudes wird als kombiniertes PV-Gründach ausgeführt. PV-Leistung ca. 338 kWp. Das Gebäude wird mit einer Sicherheitsbeleuchtungsanlage über Zentralbatterie ausgestattet. Niederspannungshauptverteilung im UG als Standschrank. Unterhauptverteilung für die Grundschule im EG. 7 Unterverteilungen. Installation überwiegend unter Putz. KNX-System zur Beleuchtungs- und Jalousiesteuerung. DALI für die Turnhalle. Leuchten in LED-Technik, Steuerung in Lernbereichen Halbautomatik, in Verkehrsbereichen mit Präsenzmeldern. Blitzschutzeinrichtung, sowie Erdungsanlage entsprechend Blitzschutzklasse 3.

Fernmelde- und Informationstechnische Anlagen:

Telefonanlage über VoIP, wird vom Bauherrn gestellt, lediglich Verkabelung. Am Haupteingang des Gebäudes wird eine IP-Sprechanlage installiert. Behinderten Rufsystem in den behinderten WC´s.. Zentrale Uhrensteuerung (Mutteruhr) mit Anbindung auf die ELA. ELA-Anlage mit 3 Einspeisepunkten für Musik und Durchsagen. BMA mit Aufschaltung auf die Feuerwehr. NRA-Anlage für Turnhallenbereich und Pausenhalle. 4 Datenverteiler für Netzwerktechnik, aktive Komponenten bauherrenseitig.

Förderanlagen:

Für die barrierefreie Erschließung des Untergeschosses und des Obergeschosses wird zentral im Gebäude ein Aufzug vorgesehen. Maße: 1100 x 2100 mm, 13 Personen/1000kg. Kein Durchlader. Entlüftung in Pausenhalle. Entrauchung über Dach nach DIN EN 81-20 und DIN EN 81-70. Statische Brandfallsteuerung
